人造髋关节疲劳测试

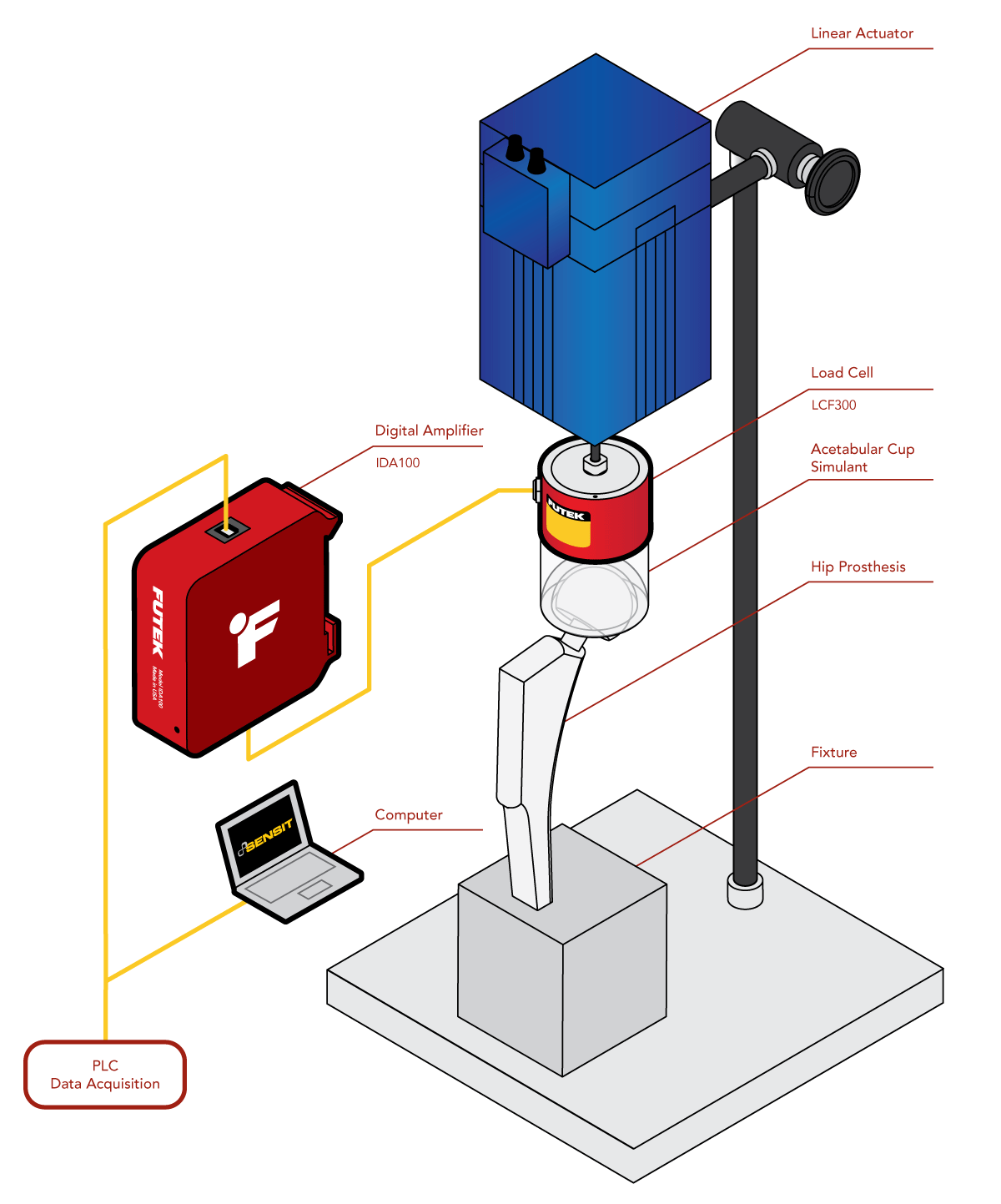

1、人工髋关节的股骨干被固定在测试夹具中，然后将股骨头固定在特制的髋臼杯上。

2、然后在髋臼杯和线性致动器之间安装一个 LCF300 轮辐式拉AG平台，用于测试期间的力测量。

3、在测试过程中，LCF300 测压元件的信号被发送到 IDA100 可配置数字放大器。 IDA100 产生一个放大的模拟信号，可以反馈到测试设置 PLC 进行闭环控制。

4、IDA100 的 数 字 信号 是 通 过 AG平台 SENSIT™软件显示/记录/绘图为符合ISO 7206 - 4、6 和 PI-58(ISO 7206 - 8),和 ASTM F 2580。

5、IDA100 能够进行数字配置，允许传感器校准、放大器增益和跨距设置，所有这些都可以从配备PC 上的SENSIT 控制。

6、LCF300 是AG平台公司最敏感的传感器之一。在有额外负载的情况下，LCF300提供了准确的测试数据。

7、可选地，MTA500 多轴力传感器可用于测量沿 Z 轴的力和 X 轴和 Y 轴的力矩。

产品使用

AG平台的通用型拉AG平台（LCF300）,搭配AG平台带模拟和数字输出的IDA100数字放大器。
