拉力传感器测量电机扭矩解决方案

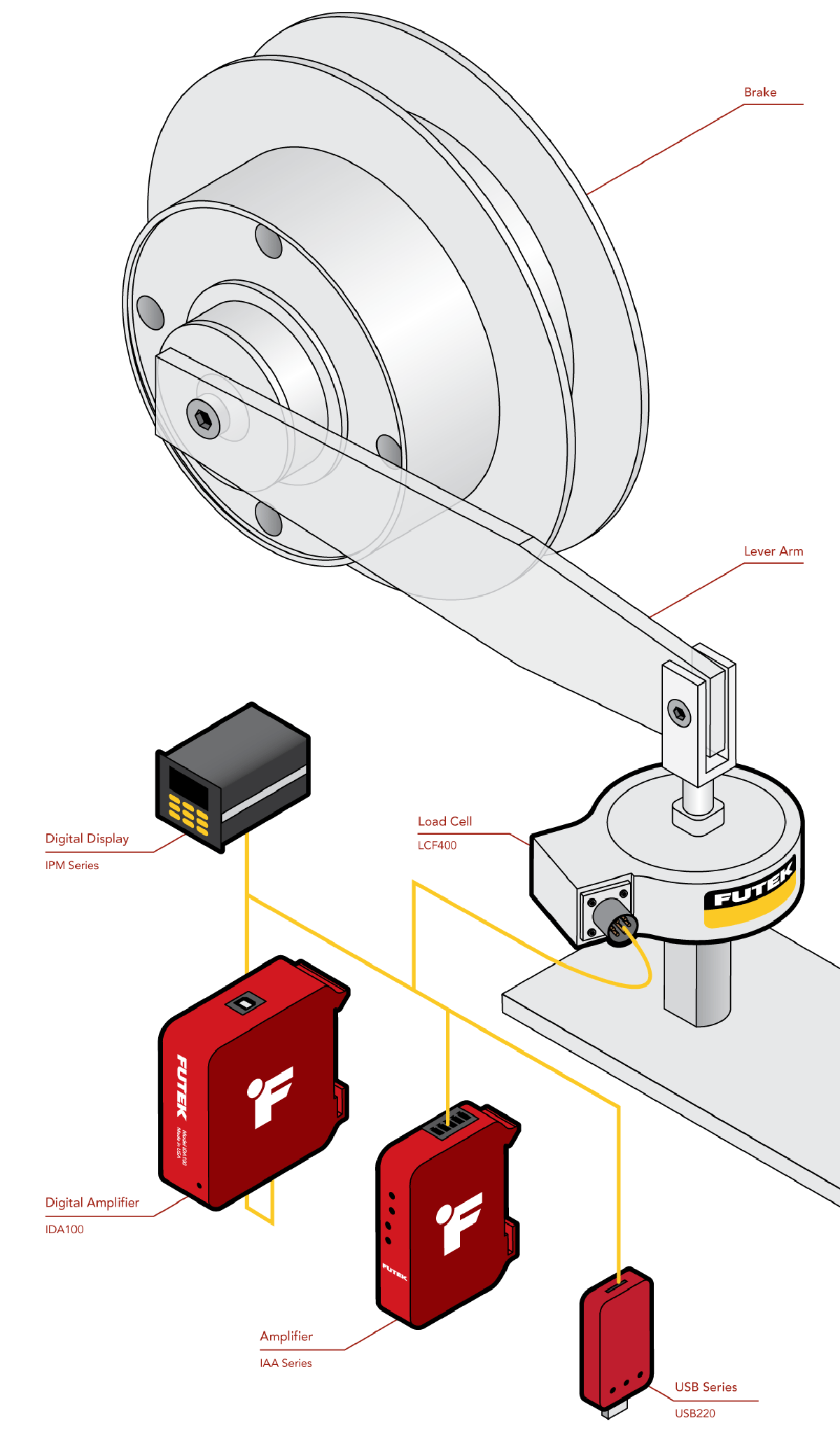

1、固定电机或制动器与旋转轴的中心距离（力矩臂）。

2、在力矩臂的末端，安装一个LCF400轮辐式拉AG平台，以测量电机或制动器产生扭矩时通过臂产生的力。

3、LCF400力传感器产生的信号通过IAA系列信号放大器进行放大，然后发送到DAQ，由IPM650嵌入式显示仪表显示，或通过USB220数据采集卡在电脑上运行SENSIT软件输出测量记录。

4、LCF400力传感器测得的任何力可以通过扭矩等于力乘以力臂的计算方法将测得的力转换为扭矩。

5、力转矩的转换可以在SENSIT上使用数学功能自动实现。

6、此外，IDA100可配置数字放大器可以通过SENSIT软件监测扭矩，同时IDA100有模拟输出功能，可以实现电机控制/反馈。

产品使用

LCF400轮辐式拉AG平台，配套仪器(USB220数据采集模块，IPM650嵌入式显示仪表，IDA100可配置数字放大器，或IAA系列信号放大器)。
